    湖北程力集團生產的聯體壓縮垃圾箱是用于垃圾收集、轉運（通過車廂可卸式垃圾車）的環衛設備。裝備有壓縮機頭、車箱、液壓轉動系統和電氣控制系統。垃圾通過翻轉機構從填料口倒入，經壓縮推頭壓入車廂內，壓入時通過特俗結構破碎垃圾。壓縮推頭通過兩支油缸驅動，系統壓力可調到較大值因而裝載容量比一般環衛設備大。裝卸垃圾時既不污染環境，又減輕了清潔工人的勞動強度。本說明書只介紹聯體壓縮垃圾箱的主要技術參數、原理、操作方法、保養和故障排除。湖北程力集團誠懇地希望您在使用聯體壓縮垃圾箱之前，能夠通讀本說明，并對其中介紹的操作程序做到得心應手，本說明是程力集團聯體壓縮垃圾箱的一部分，應與聯體壓縮垃圾箱一起保存和使用。程力專用汽車股份有限公司會對產品作不斷的改進，改進的情況怨不一一通知您。因此，有可能出現本說明介紹與實際結構不同的情況，敬請諒解。在程力集團聯體壓縮垃圾箱的使用、保養和調整過程中，請您根據聯體壓縮垃圾箱的實際裝備情況，按照使用說明書相應內容進行。
    一、程力集團聯體壓縮垃圾站工作原理
1、利用翻轉架油缸的翻轉、下降來實現垃圾的收集。
2、利用推缸油缸的往復運動驅動推鏟推出、縮回，實現壓縮垃圾的功能。
    二、湖北程力專用汽車有限公司聯體壓縮垃圾箱操作方法
1、工作準備
1)接通380V三相電源插座，把總電源開關旋至“1”的位置，檢查液晶顯示屏右下角顯示信息，排除
以下可能故障直到顯示“系統正常”。
    1、電源出錯：調整電源相序或檢查電源直到報警信息消除

    2、急停：向右旋轉急停按鈕，復位急停按鈕

    3、油溫超高：檢查溫度傳感器是否接好或者有無損壞
    2)按翻轉架“上升”、“下降”按鈕，將翻轉架調整到適當位置。
    3)安全確認：確認垃圾斗提升機構工作范圍周邊3米內無其他站立人員。

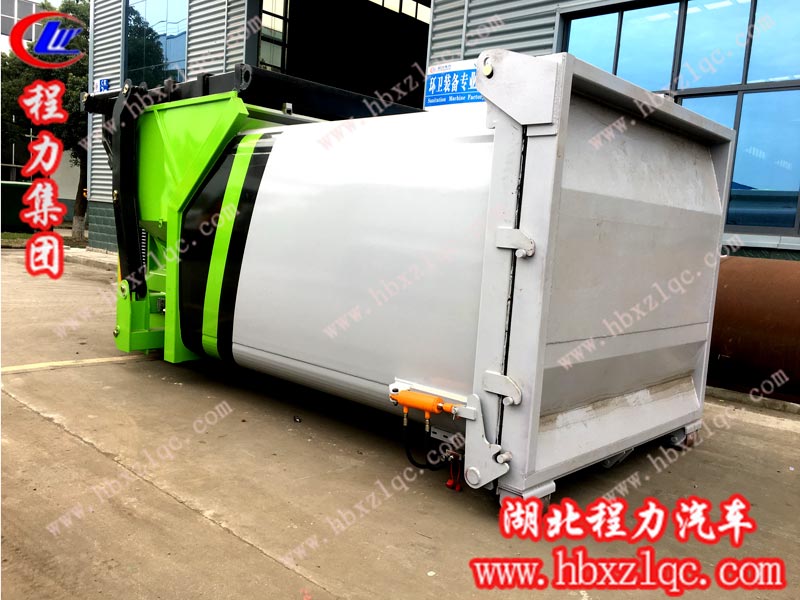

上圖為程力專用汽車股份有限公司生產的聯體壓縮垃圾站

    2、開始工作，
用翻轉機構來裝載垃圾:
    1)確認垃圾斗已降至地面或通過按翻轉架“下降”按鈕,將垃圾斗降至地面；
    2)當垃圾斗裝滿垃圾后，按下操作面板上的“上升”按鈕，提升翻轉架，垃圾由上投料口進入壓縮腔；垃圾傾倒完畢，按下操作面板上的“下降”按鈕，將垃圾斗降至地面以備下次轉載垃圾。
    3)按下“推頭自動循環壓縮按鈕”，壓縮腔內的壓縮推頭開始自動循環推出壓縮和回退動作，將垃圾壓縮進垃圾箱體內：每次按下“推頭自動循環壓縮按鈕”，推頭自動循環5次：當推頭工作過程中，操作翻轉架“提升”、“下降”傾倒垃圾的動作時，推頭自動停止工作，直到翻轉架處于停止?fàn)顟B(tài)，推頭繼續工作到未完成的循環次。
    4)在工作過程中，當有意外情況發生時，或要中途停止推頭的自動循環工作，請按下操作面板上的“急停開關”，使整個系統停止工作。
    5)如果推鏟在推出狀態，想要將其退回，則可按操作面板上的“推頭回退按鈕”（紅色）。
    6)在工作過程中，把排污口打開，以便及時排泄壓縮廂內的污水，裝運垃圾箱時關閉排污口。
    7)以上翻轉架部分和推礦部分連續工作，箱內垃圾量達到70%左右時，人機界面有“預壓滿”指示當箱內不能再壓入垃圾時，發出“已滿”指示，并停機?！耙褲M”信號出現后，系統可以再次強制運行，強制運行后，若“已滿”信號消失，則依然可以連續運行，若“已滿”信號沒有消失，再每次強制運行只能循環一次。

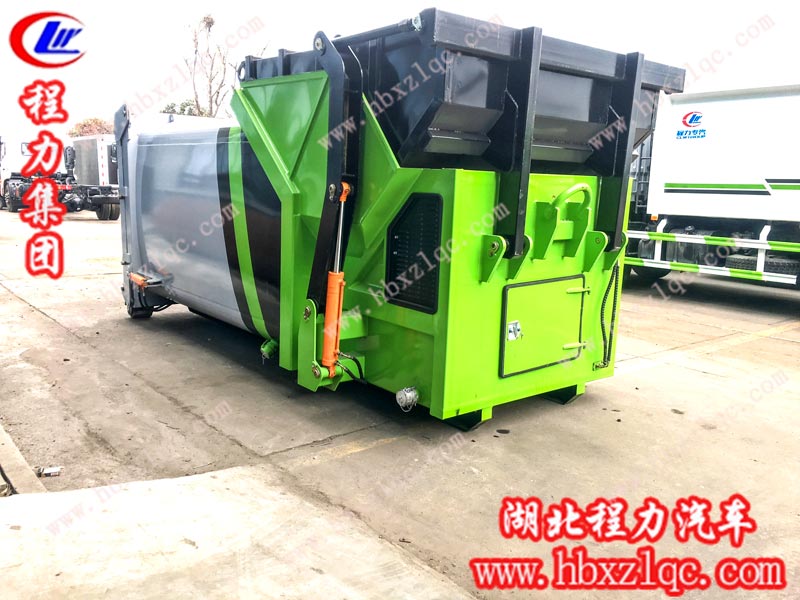

上圖為湖北程力專用汽車有限公司生產的聯體壓縮垃圾站

    注意：箱內垃圾已滿的正常掉電，重新上電后，壓次和箱內垃圾量指示清零。非正常掉電，重新上電后，壓次和箱內垃圾量指示保存。
    3、工作結束
    當箱滿后，將翻轉架收起至箱體頂部，接著將操作面板上的電源按鈕由“ON”位置旋至“OFF”位置，再關閉外接電源總開關、拔掉電源插座、關閉箱體前后排污口，沖刷完畢后就可由拉臂車將其轉運至垃圾處理場或填埋場。
    4、傾卸垃圾
——液壓鎖緊機構——
    傾卸垃圾時，通過液壓控制松開鎖鉤板，再通過鉤臂車傾卸垃圾。傾卸完成后先清洗粘附在密封膠條、后門與密封膠條配合區域內的雜質，以免雜質影響密封效果，然后液壓鎖緊，壓緊后門。

    后門液壓鎖緊機構——
    傾卸垃圾時，需先插接鉤臂車上的電源接頭/液壓快速接頭到后門開啟電源插座/液壓快速接頭上。再通過鉤臂車駕駛室內控制按鈕開啟后門鎖緊機構，然后傾卸垃圾。傾卸完成后先清洗粘附在密封膠條、后門與密封膠條配合區域內的雜質，以免雜質影響密封效果，然后通過鉤臂車駕駛室內控制按鈕控制鎖緊機構壓緊后門。
    四、電力連接及電纜的使用說明
1、電力連接
    湖北程力集團垃圾壓縮箱與一根不超過15米長的電線連接。電壓標明在銘牌上,采用5×2.5mm的電纜線。保險絲電流至少是164.如果垃圾壓縮箱裝置在外面,還要裝有地面凝電斯路開關。
    如果無4孔380v專用插座,需拆卸插頭另接電源時特需注意:黑色線為零線其余紅黃綠為火線,黃習綠色為接地線,特需注意。
    2、電纜的使用說明
    每次對程力集團垃圾壓縮箱進行電力連接之前，請檢查電纜線的導電體是否外露，若出現上述現象，請用絕緣膠布把開裂處縮緊，否則，將可能發生人身觸電事故；檢查電纜線的地線是否和大地接觸良好，若接觸不良，將可能會導致人身觸電事故：請盡量避免電纜線接觸各種腐蝕性溶劑；電纜線使用完畢之后，請把它放于干燥的地方：請勿亂擺亂放電纜線，也不要把電纜線浸泡于液體之中，否則，將可能會導致人身觸電事故：
    五、保養
警告：
    在保養和維修中必須關閉電源總開關，且要將插頭從輸入插座上移走。
1、使用頻率越高，需保養的次數就越多。
2、壓縮油缸縮回狀態，檢查液壓系統的油位。
3、用潤滑劑潤滑各潤滑點，如翻轉機構各銷軸、后門鎖的棘輪扳手。
4、常溫情況下，液壓系統使用YB-N46抗磨液壓油，在寒冷天氣地區使用YC-N46液壓油不同牌號的
液壓油不能混在一起使用。液壓系統用油必須經過10um液壓油濾清器過濾純凈、無污染。
5、新設備使用兩個月后應更換液壓油及回油濾芯，以后每半年應更換液壓油及回油濾芯。
6、高壓軟管每?jī)赡陜?nèi)定期更換，發現有龜裂、老化、局部損壞或膨脹鼓包等現象應及時更換。
7、經常檢查液壓系統漏油情況，及時維修和更換油封。
8、定期檢查液壓系統工作壓力，用測壓裝置讀取壓力值。
9、如果你感覺液壓系統工作不正常，請您與我們聯系，在任何條件下請不要自行修理（授權除外）。
    六、使用程力專用汽車股份有限公司聯體壓縮垃圾箱過程中的安全措施
1、如果垃圾壓縮設備配裝有翻轉機構，有如下安全要求：
·翻轉機構翻轉時，禁止進入其工作范圍內。
·禁止使用與翻轉機構不配套的垃圾桶和垃圾斗。
·當翻轉機構打開時，不要拆卸液壓軟管。
2、不要在惡劣的天氣下使用該壓縮設備。
3、操作過程中，禁止人站在壓縮箱內面或上面。
4、保持設備周圍場地沒有障礙物。
5、包括安全在內的技術失效應該立即傳達給負責監控該裝置的人員，壓縮箱的電源應切斷，直到
危險情況被排除為止。
6、禁止將易燃、易爆、腐蝕性化學品，建筑垃圾以及其它危險材料放入壓縮箱。
7、如果待處理垃圾由固態、易碎零件（如玻璃、塑料）組成，可能會導致垃圾以一定力度飛出壓縮
腔外，針對這種情況，應采取特殊措施，防止物體飛出傷人。
    七、維護、清洗和檢查過程中的安全措施
1、維護和維修工作只能有具有必要授權的專用人員執行
2、禁止不切斷電源就進入壓縮腔。將插頭從插座上拔下，主開關置“OFF”位。如果沒遵照該指示，
可能導致嚴重的人身傷亡。
3、維修和維護時，必須切斷垃圾壓縮箱電源。將插頭從插座上拔下，主開關置“OFF”位。
